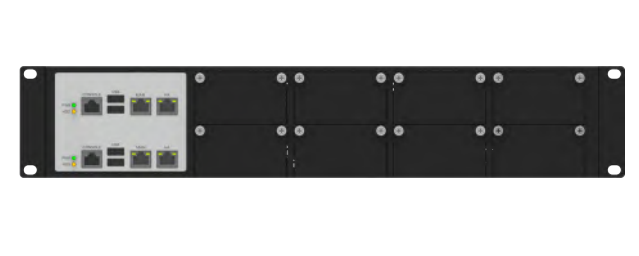

ANS-C236E4Z
ANS-C236E4Z
ANS-C236E4Z

產品特點

采用“2+1”的系統架構,即“內網主機”+“隔離卡”+“外網主機”
專用安全隔離和交換芯片,雙擺渡傳輸技術
基于X86架構,選用Intel C236高速芯片組
支持Intel 6th/7th酷睿I3,I5,I7,奔騰,賽揚系列處理器,支持至強E3-12X5V3/V4系列處理器
4個DDR4-UDIMM內存插槽,最大支持到64GB
集成2個Intel I211-AT 千兆管理口
最大支持8個抽取式PCIe 擴展槽,最大支持66個千兆網口
  • 產品描述
  • 硬件規格
  • 訂購信息
  • 資料下載
      ANS-C236E4Z 是基于Intel x86架構下開發的一款2U雙主板網閘產品,采用Intel主流芯片組 C236,支持Intel ®LGA1151封裝SkyLake和KabyLake系列E3、I7、I5、I3 、Xeon、Core、Pentium、Celeron 6代7代處理器,每側主板內存可達64GB。
處理器
支持 Intel®第 6/7 代賽揚、奔騰、酷睿 I3/I5/I7,至強 E3-12X5 V5/V6 系列處理器
采用 LGA1151 接口,最大支持到 4 核,8 線程
芯片組
C236
內存
4 個 DDR4-DIMM 內存插槽,支持 2400MHz 外頻,最大容量支持到 64GB
mSATA 1個
SATA 4個
CF 1個
RAID 支持 Intel ® RST RAID 0/1/5/10,支持?jǐn)U展硬RAID卡
板載網口

2個RJ45 10/100/1000M 自適應千兆電口;

網絡芯片 Intel® I210-AT
BYPASS 0-2組bypass可選
PCIE
2個PCle x 8 for 前置插槽
1個PCIe X4內置
M.2 N/A
串口 外置1個RJ45 console口,內置1個板載RS232插針
USB 2個外置USB接口;2個內置USB2.0插針
電源類型 GRPS 550W冗余電源/250W單電源
電源輸入 AC 220V、DC240V、DC-48V可選
觸發方式 ATX 觸發
AC上電啟動 支持來電自啟、記憶上次狀態、保持關機選擇
規格 2U高度可選定制
材質

SGCC,厚度1.2mm

顏色 黑色砂紋(多種顏色可選,可指定色號)
尺寸

88.5(高)x 440(寬)x 450(深)mm

安裝方式 2U機型支持19英寸標準機架上架
MTBF MTBF ≥ 50,000 小時
MTTR MTTR < 0.5小時
工作溫度 -40℃~70℃
工作濕度 20%~80%,非凝露
ANS-C236E4Z
標準 2U 上架機箱、Intel C236平臺整機、第6代7代CPU可選、內存選配、 板載2個千兆電口 、4個ANS模塊拓展位,支持全系A(chǔ)NS網卡模塊、支持內置隔離網卡可選千兆/萬兆、MSATA/SATA選配 、電源可選單電冗電
