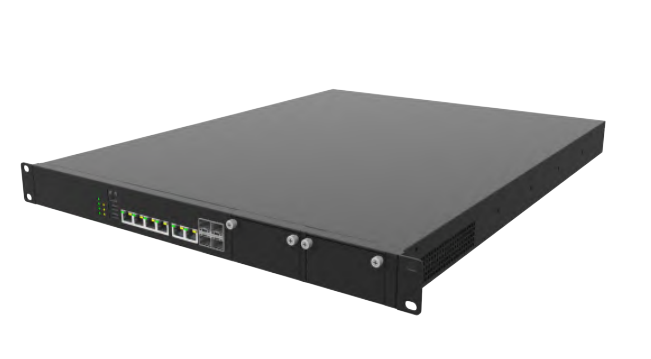

ANS-23610
ANS-23610
ANS-23610

產品特點

基于X86架構，可選Intel C236/H110高速芯片組
支持Intel LGA1151封裝Intel 6th/7th酷睿I3,I5,I7,奔騰，賽揚系列處理器，至強E3-12X5V3/V4系列處理器
最大4個DDR4 UDIMM內存，最大支持到64GB
最大板載6個千兆電口+4個SFP千兆光口
最大2個抽取式PCIe X8的擴展槽，最大擴展到26個千兆網口
  • 產品描述
  • 硬件規格
  • 訂購信息
  • 資料下載
        產品ANS-23610系列是一款標準的19英寸上架主流網絡應用平臺，可選Intel C236/H110芯片組，通用支持IntelLGA1151封裝intel 6th/7th酷睿I3,I5,I7，奔騰，賽揚系列處理器，（至強E3-12X5V3/V4系列處理器只有C236芯片組支持）。平臺采用模塊化設計，通過配置選擇SOC模塊、內存模塊及網絡模塊來最大程度上的滿足應用需求。該產品可廣泛應用于主流防火墻、防毒墻、VPN、網絡加速、網閘、應用交付等網絡安全領域。
處理器
Intel 6th/7th酷睿I3,I5,I7，奔騰，賽揚系列處理器；至強E3-12X5V3/V4系列處理器(C236 only)
芯片組
Intel H110/C236 chipset co-lay
內存

C236：4個 DDR4 UDIMM內存，最大 64GB，支持ECC

H110：2個 DDR4 UDIMM內存，最大64GB
mSATA 1個
SATA 2個
CF 1個
EMMC N/A
板載網口

6*RJ45千兆電口（H110）

6*RJ45千兆電口+4*SFP千兆光口（C236）
網絡芯片

WX1860A4；WX1860A2
BYPASS
0-3組bypass可選
miniPCIe
C236支持1個miniPCIe接口
PCIe

C236: 2個前置PCIe X8 slot+1個后置PCIe x8 slot（x4 sign）

H110: 1個前置PCIe X8 slot
M.2 N/A
串口 前置1個RJ45 console口，內置1個板載RS232插針
USB 2個前置USB3.0母座；2個內置USB2.0插針
電源類型 GRPS 550W 冗余電源/250W 單電源
電源輸入 AC 220V、HVDC 240V、DC48V可選
觸發方式 ATX 觸發
AC上電啟動 支持來電自啟、記憶上次狀態、保持關機選擇
規格 1U、2U高度可選定制
材質

SGCC，厚度1.2mm

顏色 黑色砂紋（多種顏色可選，可指定色號）
尺寸

1U：44.5（高）x 440（寬）x 580（深）mm

2U：88.5（高）x 440（寬）x 580（深）mm

安裝方式 1U、2U機型支持19英寸標準機架上架
MTBF MTBF ≥ 50,000 小時
MTTR MTTR < 0.5小時
工作溫度 0℃~40℃
工作濕度 20%~80%，非凝露
ANS-23610-01-101-S/1U
Intel C236 平臺整機/CPU選配/DDR4 4G/8G/16G/32G內存選配 /mSATA/CF/SATA 存儲/板載6電口+4千兆光/3組Bypass/支持2個ANS全系網卡模塊/單電&冗電 ATX電源可選/標準1U19英寸上架式
ANS-23610-02-101-S/1U
Intel H110 平臺整機/CPU選配/DDR4 4G/8G/16G/32G內存選配 /mSATA/CF/SATA 存儲/板載6電口/3組
Bypass/支持1個ANS全系網卡模塊/單電&冗電 ATX電源可選/標準1U19英寸上架式
ANS-23610-03-101-S/1U
Intel C236 平臺整機/CPU選配/DDR4 4G/8G/16G/32G內存選配 /mSATA/CF/SATA 存儲/板載6電口+4千兆/ 光/3組Bypass/支持2個ANS全系網卡模塊/單電&冗電 ATX電源可選/標準1U19英寸上架式
ANS-23610-04-101-S/1U
Intel C236 平臺整機/CPU選配/DDR4 4G/8G/16G/32G內存選配 /mSATA/CF/SATA 存儲/板載6電口+4千兆/ 光/3組Bypass/支持2個ANS全系網卡模塊/單電&冗電 ATX電源可選/標準1U19英寸上架式
ANS-23610-01-201-S/2U
 Intel C236 平臺整機/CPU選配/DDR4 4G/8G/16G/32G內存選配 /mSATA/CF/SATA 存儲/板載6電口+4千兆光/3組Bypass/支持2個ANS全系網卡模塊/單電&冗電 ATX電源可選/標準1U19英寸上架式
ANS-23610-02-201-S/2U
Intel H110 平臺整機/CPU選配/DDR4 4G/8G/16G/32G內存選配 /mSATA/CF/SATA 存儲/板載6電口/3組
Bypass/支持1個ANS全系網卡模塊/單電&冗電 ATX電源可選/標準1U19英寸上架式
ANS-23610-03-201-S/2U
 Intel C236 平臺整機/CPU選配/DDR4 4G/8G/16G/32G內存選配 /mSATA/CF/SATA 存儲/板載6電口+4千兆/ 光/3組Bypass/支持2個ANS全系網卡模塊/單電&冗電 ATX電源可選/標準1U19英寸上架式
ANS-23610-04-201-S/2U
 Intel C236 平臺整機/CPU選配/DDR4 4G/8G/16G/32G內存選配 /mSATA/CF/SATA 存儲/板載6電口+4千兆/ 光/3組Bypass/支持2個ANS全系網卡模塊/單電&冗電 ATX電源可選/標準1U19英寸上架式
